标题: 心电图图谱 [打印本页]

作者: 那一片青禾 时间: 2008-12-4 22:21:48 标题: 心电图图谱

心电图图谱

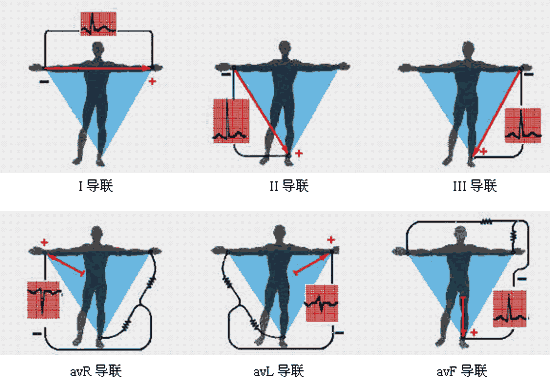

描述：肢导电极放置：因为某时刻心脏总电位的大小和方向一定，而记录导联放置位置不同，所以各个导联记录的电位各不相同
图片：

图片附件: 79_3396_8a1746dcc504fdc.gif (2008-12-4 22:22:10, 26.33 KB) / 下载次数 20
http://512test.com/bbs/forum.php?mod=attachment&aid=NDB8ZGJjMWEyMTB8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:23:17

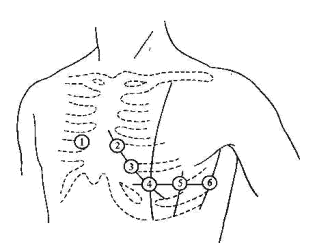

描述：胸导电极放置
图片：

图片附件: 79_3396_f01c5293e95fb9b.gif (2008-12-4 22:23:52, 6.47 KB) / 下载次数 0
http://512test.com/bbs/forum.php?mod=attachment&aid=NDF8MzFmYzdjNWR8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:24:43

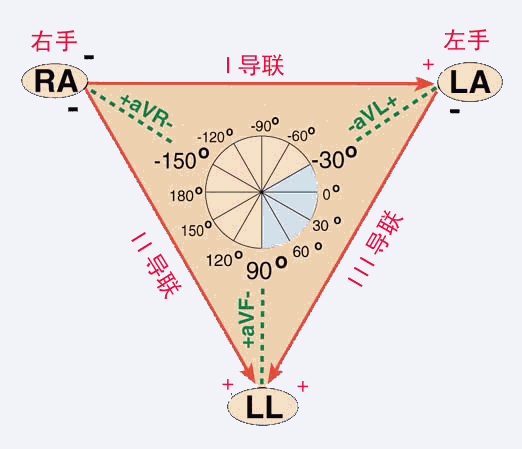

描述：平均心电轴：通常指由肢体导联测得的额面QRS平均电轴。计算机自动分析仪应采用面积法计算以获得较高的测量精度。人工测量仍采用Ⅰ、Ⅲ导联QRS波振幅代数和法。
图片：

图片附件: 79_3396_3da15e9518cd178.gif (2008-12-4 22:25:07, 23.36 KB) / 下载次数 0
http://512test.com/bbs/forum.php?mod=attachment&aid=NDJ8NDBmOWE0ODh8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:25:59

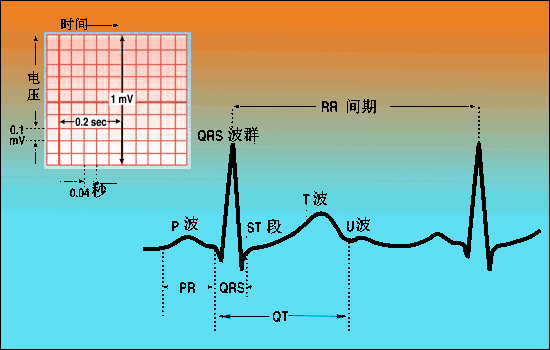

描述：常规心电图的波形：注：a=振幅、d=时限，此处QRS起始部位为QRS波群、J点、ST段和T波振幅测量的参考水平
图片：

图片附件: 79_3396_301ff7dc7127ff8.gif (2008-12-4 22:26:46, 30.34 KB) / 下载次数 1
http://512test.com/bbs/forum.php?mod=attachment&aid=NDN8OTg4OWE2YTd8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:27:30

描述：窦性心律：P波规律出现，后面跟有QRS波群，P-P间隔相等。通常P波的振幅在II导联和V1导联最高，II、III、avF导联P波直立。
图片：

[ 本帖最后由那一片青禾于 2008-12-4 22:36 编辑 ]

图片附件: 79_3396_b872acb297f82d7.gif (2008-12-4 22:30:49, 23.25 KB) / 下载次数 3
http://512test.com/bbs/forum.php?mod=attachment&aid=NDV8MTRhYTcxOTR8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:37:06

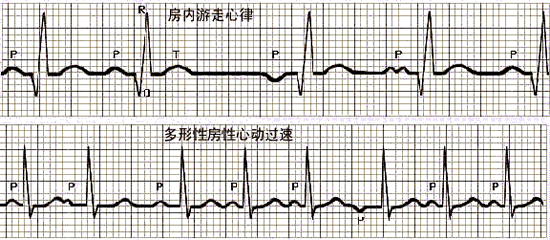

描述：房内游走心律和多形性房性心动过速
图片：

图片附件: 79_3396_e9d32118d436721.gif (2008-12-4 22:37:32, 48.93 KB) / 下载次数 0
http://512test.com/bbs/forum.php?mod=attachment&aid=NjN8MWE3ODgzY2J8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:38:05

描述：房性心动过速：P"波形态与窦性P波不同，心率常在100-150次/分之间。其中P"波形态各异，P"- P"、 P"-R不等者称为"多形性"或"紊乱性"房性心动过速，常见于有严重肺动脉疾患的病人（下图为多形性房速）。
图片：

[ 本帖最后由那一片青禾于 2008-12-4 22:40 编辑 ]

图片附件: 79_3396_757f2be90244e3f.gif (2008-12-4 22:40:59, 33.48 KB) / 下载次数 0
http://512test.com/bbs/forum.php?mod=attachment&aid=NjR8MmNkMmNkMGJ8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:38:20

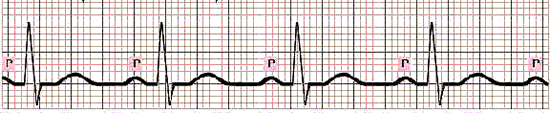

描述：冠状窦心律：P波规律出现，但在II、III、avF导联P波倒置。此类心律起源点多在冠状静脉窦。
图片：

[ 本帖最后由那一片青禾于 2008-12-4 22:41 编辑 ]

图片附件: 79_3396_76609e814c46b1d.gif (2008-12-4 22:41:26, 33.76 KB) / 下载次数 0
http://512test.com/bbs/forum.php?mod=attachment&aid=NjV8ODM0NGMwMDh8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:38:36

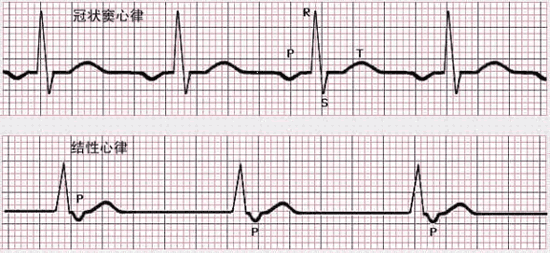

描述：冠状窦心律和结性心律
图片：

[ 本帖最后由那一片青禾于 2008-12-4 22:42 编辑 ]

图片附件: 79_3396_b3ceab85e972472.gif (2008-12-4 22:42:48, 66.33 KB) / 下载次数 0
http://512test.com/bbs/forum.php?mod=attachment&aid=NjZ8NjU2OWVkZGV8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:38:50

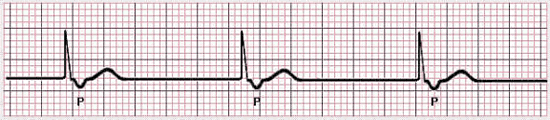

描述：交界性心律：起搏点在房室结，下传心室同时逆传心房，P波在II、III、avF导联常倒置，可以埋藏于QRS波中而不可见，也可能跟随在QRS波之后（如下图），QRS波与窦性心律时相似。结性心律的频率通常在40-55bpm，快于此范围时称交界性心动过速。
图片：

[ 本帖最后由那一片青禾于 2008-12-4 22:43 编辑 ]

图片附件: 79_3396_b8c3e669c28c429.gif (2008-12-4 22:43:14, 32.91 KB) / 下载次数 0
http://512test.com/bbs/forum.php?mod=attachment&aid=Njd8YTI4MGFmNWJ8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:39:05

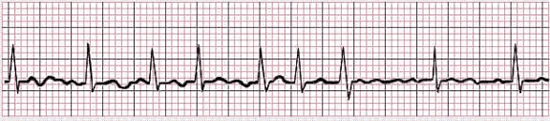

描述：心房颤动：P波消失，代之以"f"波，"f"波在V1和II导联较易识别，"f"波频率在350-600bpm ，RR间期绝对不等，若合并完全性房室阻滞时可出现RR间期相等。
图片：

[ 本帖最后由那一片青禾于 2008-12-4 22:44 编辑 ]

图片附件: 79_3396_c548767bf318a07.gif (2008-12-4 22:44:23, 33.52 KB) / 下载次数 0
http://512test.com/bbs/forum.php?mod=attachment&aid=Njh8ZjA5ZTgyM2V8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:39:17

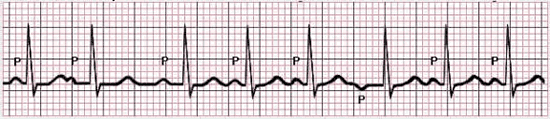

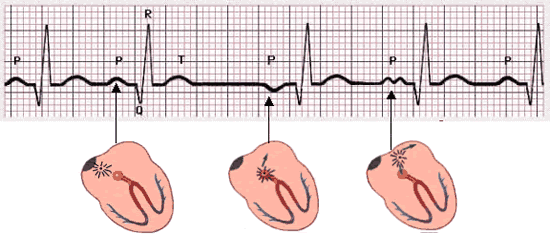

描述：心房内游走心律：P波形态各不相同， P波直立和倒置出现在同一导联内。
图片：

[ 本帖最后由那一片青禾于 2008-12-4 22:45 编辑 ]

图片附件: 79_3396_378530c298df6d8.gif (2008-12-4 22:45:33, 35.1 KB) / 下载次数 0
http://512test.com/bbs/forum.php?mod=attachment&aid=Njl8Yjc3NGM5N2J8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:39:30

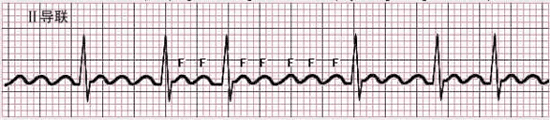

描述：心房扑动：心房波动规则，P波消失，代之以"F"波，"F"波在II、III、avF导联清晰，波间匀齐相差不超过0.02s，"F"波频率在240-430bpm，房室传导比例不定，常合并有不同程度的房室阻滞。
图片：

[ 本帖最后由那一片青禾于 2008-12-4 22:46 编辑 ]

图片附件: 79_3396_02409f0c6af2b5c.gif (2008-12-4 22:46:25, 34.31 KB) / 下载次数 0
http://512test.com/bbs/forum.php?mod=attachment&aid=NzB8MjFhZmFiNWN8MTczNDg5MjExNnwwfDA%3D

作者: 那一片青禾 时间: 2008-12-4 22:39:36

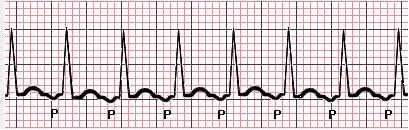

描述：阵发性室上性心动过速：有房室折返和房室结折返两种，前者发生机制为房室旁路参与，后者发生机制为房室结双径路。心率通常在160-220bpm。P波规律出现，可以埋藏于QRS波中而不可见，也可能跟随在QRS波之后（多为倒置的逆行P波，如右图）。QRS波可稍有不齐。
图片：

[ 本帖最后由那一片青禾于 2008-12-4 22:47 编辑 ]

图片附件: 79_3396_b4d1ad9d6a87541.gif (2008-12-4 22:47:02, 23.93 KB) / 下载次数 6
http://512test.com/bbs/forum.php?mod=attachment&aid=NzF8YmE0NTQ2OTB8MTczNDg5MjExNnwwfDA%3D
